ZD-LJ系列零序电流互感器
使用条件:
环境温度:****温度+60℃;日平均温度不超过+40℃最低温度-5℃;
海拔:不超过1000m(高原使用时特殊订货);
相对湿度<85%

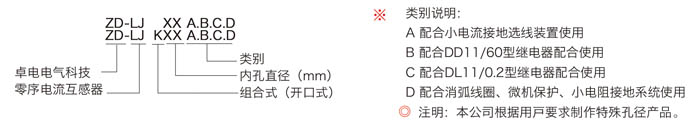

型号说明:图
产品及类别及主要数据:
交流电压0.4KV以上(电缆);
电网频率50HZ;
同名端:一次由“L1”侧穿入,二次为“K1”;

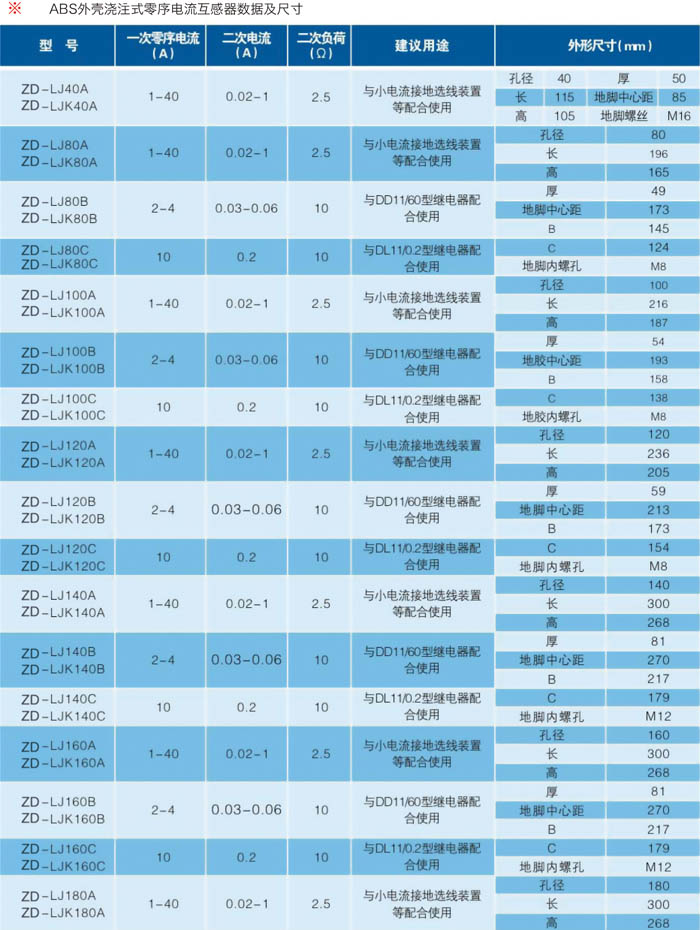

型号及数据,外形尺寸见图表。
订货须知:
产品型号、内孔直径(mm);
一次零序电流,二次电流(或电流比);
二次负荷容量或负载阻抗;
****限值系数、****级(如果有)。
安装
整体式互感器安装要在敷设电缆前进行。电缆敷设时穿过互感器。
开口式互感器不受电缆敷设与否的限制,具体方法如下:
拆下互感器K1”、K2”的连接压片;
将互感器顶部两条内六角螺栓松开拆下,互感器便分为两部分;
将互感器套在电缆上,将两个接触面擦干净,薄薄涂上一层防锈油,对好互感器两部分后拧上内六角螺栓,互感器两部分要对齐以免影响性能;
将连接片固定在K1”、K2”上
开口式互感器上下两部分不可与其互感器互换。
