主控功能介绍
1 交流电流
设备具备三路交流电流采样口，可同时采样A、B、C三路电流，电流输入额定值5A.电流采样结果用来辅助电弧光事故跳闸输出，即弧光事故产生时，如果电流辅助功能投入，则电流达到设定值后跳闸。
2弧光输入
设备有3路弧光输入接口，采用光纤直接接入方式，1~3路功能相同，光纤连接弧光传感器，可直接监测开关柜内部及外部特定位置,1~3路可设置扩展功能，扩展后可连接8个采集单元设备。
3遥控输出
遥控输出接口负责故障及报警输出，输出方式为继电器常开接点输出，设备自带六路输出接口分别为弧光跳闸出口1、弧光跳闸出口2、弧光跳闸出口3、跳闸总出口、装置异常跳闸出口。具体定义如下：

 弧光跳闸出口1：对应第一路弧光输入口；
 弧光跳闸出口2：对应第二路弧光输入口；
 弧光跳闸出口3：对应第三路弧光输入口；
 跳闸总出口：三路弧光跳闸出口的或逻辑输出，即一路跳闸输出总出口输出。
 装置异常跳闸出口：装置内部检测到异常时输出；
4通讯介绍
设备自带三路RS-485接口B01、B02为内部通讯口负责连接采集单元，默认通讯设置为：波特率2400，校验无，停止位1。设备支持ModBUS-RTU规约，可通过后台对设备进行参数设置、实时数据读取、故障信息读取、复归等操作，方便组网运行。
1接口说明
 弧光输入口：3路；
 交流电流：3路（A、B、C三相）；
 跳闸输出：6路；
 电源输入：1路；
 通讯口：3路RS-485；
2操作说明
详见《操作说明书》

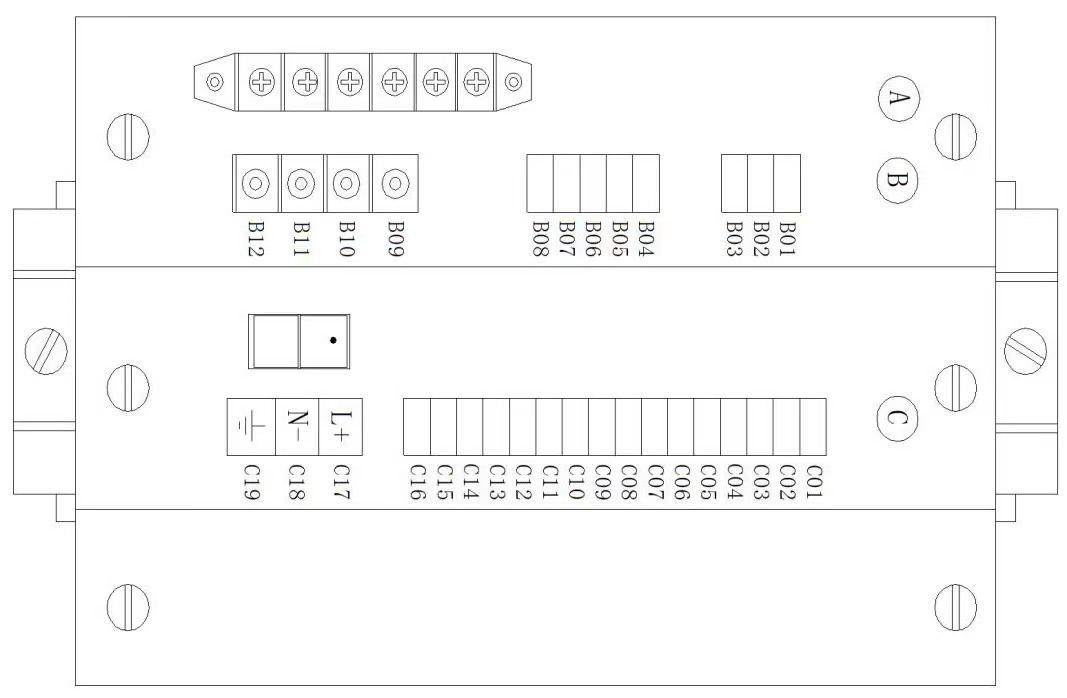

3端子定义
采集单元功能介绍
弧光采集单元与主控单元配合使用，是弧光保护系统的重要组成部分，主要用于采集故障弧光，并将判断后的结果通过光信号传递给主控单元。单个弧光采集单元可以安装8个弧光探头，根据系统的大小可以任意增减弧光采集单元的数量。弧光采集单元通常安装在选定的开关柜内中，选择的原则是保证该单元相关光纤用量尽量少。
4.采集单元端子图

5.弧光传感器
专门用于故障弧光采集，是无源的弧光探测传感器，安装在开关柜的母线室内或馈线柜内电气元件的连接处。当发生弧光故障时，光照度大幅度增加，弧光传感器直接将光信号传给弧光采集单元或馈线保护单元。
