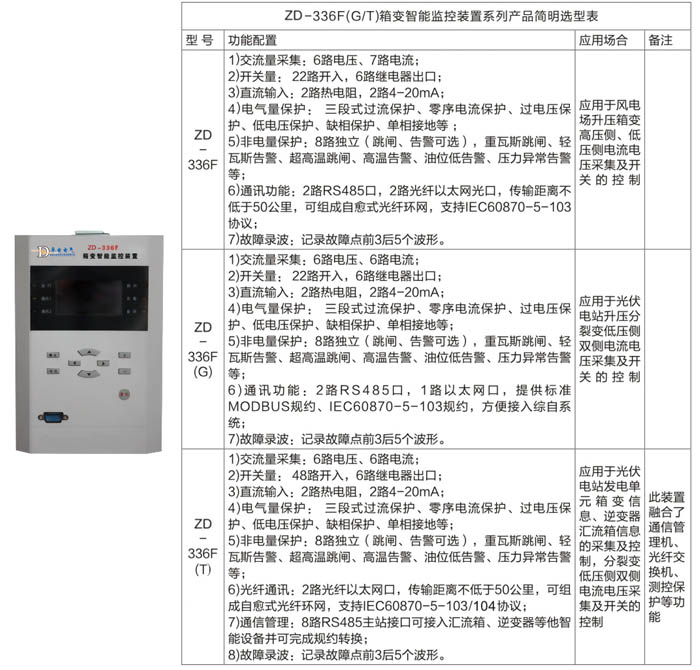

ZD-336F箱变智能监控装置用于光伏电站或风电场箱变的模拟量采集、非电量保护、远方控制和通讯功能。实现升压对箱变的远程管理和自动化监控,满足箱变的“人值班,少人值守”的运行管理方式。
　　装置简介:
　　ZD-336F(G/T)箱变智能监控装置具备光伏箱变低压侧或风电场箱变高低压侧的模拟量采集、非电量保护、远方控制和通讯功能,同时此装置还可以融合通信管理机、光纤交换机、负责接入、传输发电单元内逆变器、智能汇流箱等设备的数据通信,实现光伏发电子系统所属智能设备通讯信息的集中和传输,并通过自愈式环形光纤以太网接入升压站综自系统,进行实现升压站对光伏发电单元或风场飞远程管理和自动化监控,满足光伏电站以及风电场全面智能化、“无人值班,少人人值守”的运行管理方式。
　　装置主要特点:
　　加强型单元机箱按抗强振动、强干扰设计,特别适用于恶劣环境,适用于-40℃~70℃的宽温工作环境。
　　装置的集成电路全部采用工业品或军品,使得装置有很高的稳定性和可靠性。满足光伏电站或风电运行的要求。
　　装置采集变压器低压侧两组各侧的三相电流、三相电压、频率、功率因数、有功功率、无功功率用于综自系统的遥测。
　　装置的设置基于电气量的保护功能,带负荷电压闭锁的三段式电流保护、零序电流、过压、欠压、CT断线、PT断线等。
　　装置****设置了48路开关量输入功能,可采集负荷开关位置、低压断路器位置信号,低压隔离开关熔断器组位置信号,小空位置信号,熔断器熔断信号,箱变门开关信号等普通开关量信号;也可实现重瓦斯动作跳闸、轻瓦斯动作告警、SF6气压异常报警、变压器高温报警、变压器超高温跳闸、变压器油位低等非电量保护,同时提供8个可编程的备用非电量功能(4路跳闸,4路告警),便于非电量扩展。
　　装置的所有保护功能均设置控制字,通过液晶输入密码的方式可方便的进行投退。
　　装置具有两路温度和两路电量(0-5V直流电压或4-20mA电流)采集功能,可用于采集箱变相关温度等,并且设置温度超限告警功能,方便光伏电场综自系统的监视。
　　装置设置了6个开出,方便进行箱变的控制功能扩展。可对电操功能的开关实现远程控分合控合操作。
　　装置采用图像液晶,全中文显示,菜单式人机交互,可实时显示各种运行状态及数据,信息详细直观,操作、调试便捷。
　　大容量的信息记录:可保持16条最近发生的历史报告,可带动参数,掉电保持。
　　装置结构按箱变开关柜要求设计,尺寸轻小,安装方式简单,配线方便。
　　融合通信管理机、光纤交换机、和完善的测控保护功能于一体,可降低光伏电站测控通信类设备三分之二的投资成本。
　　提供2路以太网口、2路光纤以太网口和8路RS485接口,保证了在长距离和恶劣条件下通信的可靠性;内置丰富的通讯协议库,良好的第三方系统和设备协议支持,通信规约支持IEC60870-5-103/104、IEC61850和Modbus,可方便接入电站监控系统,支持IEC61850-8-1的特点通信服务映射(SCSM),可实现与新型智能升变压电站系统的无缝对接。(IEC61850订货须注明)。
