产品概述:ZD-NSL型微机小电流接地选线装置,能在系统发生单相接地时、准备、迅速地选出接地线路或线线。使用简单方便,无需维护,可根据用户需要装相关信息通过同学接口传给上级监控系统,适用于无人值守变电站。
功能简介
****的硬件系统,设计采用双CPU结构,程序功能分配更加合理,运行更加稳定。
最多可监测四段母线。
单相接地可选出接地线路或母线。
综合利用暂态过程的小波分析法及稳态过程的谐波分析发辅以多种选线方案,进一步提高了选线的****率。
可选配打印机,能打印故障是的相关信息,便于查看。
可选配跳闸功能,能设置延时跳闸或不跳闸。
可选配远动功能,提供继电器节点远动输出信号,继电器节点输出信号的输出方式可以在二进制编码输出、BCD编码输出方式中任意选择。
故障发生是,可显示故障报告(类型、时间、电压值和频率)、并给出报警。
易于和综合自动化接口。提供RS-232或RS-485通讯接口,内置了3种通讯协谇,使用灵活方便。
入机接口操作简单方便,全中文菜单,显示信息丰富直观。
现场CT变比,启动电压等可软件设定,现场不需要调整。
保存30条最近发生的故障信息,失电后数据不丢失。
技术参数:
线线段数:1~4段
出线数:≤60,每段线线差联运行出线不限,可以任意组合。
接地方式:适用于中性点不接地、消弧线圈接地或电阻接地系统。
出线方式:电缆或架空线。
零序电流输入范围:20~100Ma(大于时,订货时须声明)。
零序电压输入范围:0~120V
报警输出触点容量:AC250V 5A;DC 30V 5A.
额定工作电压:AC/DC200VZ±20% ;DC100V±20%(订货时声明)。
额定工作功率:50Hz。
整机功耗:<25W。
通信接口:RS232/485(任选其一,请在订货时说明),波特率1200~9600bps。
通信规约:内置三种通信规约CM90、CDT、MODBUS。

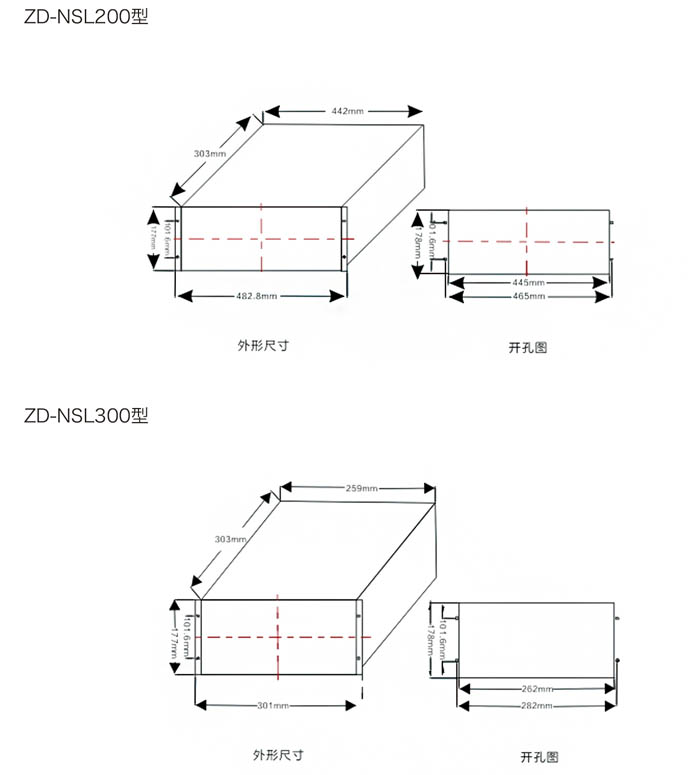

外形尺寸和安装尺寸图
订货须知
产品型号、名称及订货数量。
装置工作电源额定值。
是否带通信功能,并制定接口形式。
其他特殊要求。
